Vágható -e a termikus párnák méretre?
Hőnövény -beszállítóként gyakran találkozom az ügyfelek kérdéseivel a termikus párnák rugalmasságáról és alkalmazkodóképességéről. Az egyik leggyakrabban feltett kérdés az, hogy a termikus párnák méretre vághatók -e. Ebben a blogbejegyzésben belemerülem ebbe a témába, feltárva a termikus párnák vágásakor a megvalósíthatóságot, előnyöket és megfontolásokat.
A termikus párnák vágásának megvalósíthatósága
A rövid válasz igen, a hőtárnák általában méretre vághatók. A legtöbb hőtárnát olyan anyagokból készítik, amelyek lehetővé teszik a közös szerszámok egyszerű vágását. Az olyan anyagokat, mint a szilikon, a grafit és a kerámia töltött polimereket, gyakran használják a termikus párnákban, és éles hasznos késsel, ollóval vagy precíziós vágóval szeletelhetők.
Például a szilikon alapú termikus párnák lágyak és hajlékonyak, így viszonylag könnyű vágni. Megvághatók, hogy illeszkedjenek a hőforrások és a mosdók különböző formájának és méretének. A grafit hőtárnák szintén meglehetősen kivághatóak. A grafit réteges szerkezete van, amely lehetővé teszi, hogy tiszta szeleteljen, anélkül, hogy az anyag jelentős csapása vagy károsodása lenne. A kerámia töltött hőtárnák, bár kissé merevebbek, a megfelelő szerszámokkal továbbra is vághatók. A legfontosabb az, hogy éles pengét használjon a tiszta vágás biztosításához és a pad termikus tulajdonságainak károsodásának minimalizálásához.
A termikus párnák méretre vágásának előnyei
Számos előnye van annak, hogy a termikus párnákat az adott alkalmazáshoz szükséges pontos méretre vágják.
Egyedi fitnesz: Minden elektronikus eszköznek egyedi dimenziói és követelményei vannak. Ha a hőtárnát méretre vágja, biztosíthatja a hőforrás (például a CPU vagy a GPU) és a hűtőborda közötti tökéletesen illeszkedést. Ez maximalizálja az érintkezési területet, amely elengedhetetlen a hatékony hőátadáshoz. A jól felszerelt hőtalap jelentősen javíthatja az eszköz hűtési teljesítményét, csökkentve a túlmelegedés és az alkatrészek élettartamának meghosszabbításának kockázatát.
Költséghatékony: A termikus párnákat általában standard méretben értékesítik. Ha egy adott projekthez szüksége van egy kis hőpadra, akkor egy nagyobb lapból történő vágás költséghatékony megoldás lehet. Ahelyett, hogy megvásárolna egy előre vágott padot, amely a szükségesnél nagyobb lehet, csak a szükséges anyagmennyiséget használhatja, hosszú távon pénzt takaríthat meg.
Sokoldalúság: A termikus párnák vágása lehetővé teszi a sokoldalúságot különböző alkalmazásokban. Készíthet egyedi formákat, például köröket, téglalapokat vagy akár szabálytalan formákat, hogy illeszkedjen a nem szabványos hőforrásokhoz vagy a hűtőbordákhoz. Ez a rugalmasság a hőtárnákat az elektronikus eszközök széles skálájához alkalmassá teszi, a kis fogyasztói elektronikától a nagy ipari berendezésekig.
Fontok a termikus párnák vágásakor
Noha a termikus párnák vágása általában megvalósítható, van néhány fontos szempont, amelyet szem előtt kell tartani.
Vágási pontosság: A pontos vágás elengedhetetlen az optimális teljesítmény biztosítása érdekében. Ha a hőpad szélei egyenetlen vagy egyenetlenek, akkor réseket okozhat a hőforrás és a hűtőborda között, csökkentve a hőátadás hatékonyságát. A pontos vágás eléréséhez használjon éles pengét és egy egyenes élt vagy egy vágóvezetőt. Szánjon rá időt, és végezzen lassú, állandó vágásokat a hibák elkerülése érdekében.
Termikus teljesítmény: A termikus pad vágása nem veszélyeztetheti annak termikus tulajdonságait. Egyes hőtalapok specifikus orientációval vagy belső struktúrával rendelkeznek, amely befolyásolja a hőátadást. Vágáskor ügyeljen arra, hogy kövesse a gyártó irányelveit annak biztosítása érdekében, hogy a PAD termikus teljesítménye érintetlen maradjon. Például néhány grafithőnövénynek előnyben részesített iránya van a hőáramláshoz, és a rossz irányba történő vágás csökkentheti azok hatékonyságát.
Tisztaság: Fontos, hogy a hőkezlet tisztán tartsa a vágási folyamat során. Bármely por, törmelék vagy szennyező anyag a pad felületén zavarhatja a hőátadást. A vágás előtt és után használjon tiszta, szöszmentes ruhát a betét törléséhez és a részecskék eltávolításához. Ha lehetséges, vágja le a párnát tiszta környezetben, hogy minimalizálja a szennyeződés kockázatát.
A vágott hőtárnák alkalmazása
A vágott hőtárnák széles körű alkalmazásokkal rendelkeznek az elektronikai iparban.
Fogyasztói elektronika: Okostelefonokban, táblagépekben, laptopokban és más fogyasztói elektronikában a hőtartókat a CPU -ból, a GPU -ból és más alkatrészekből származó hőt továbbítják a hűtőborda vagy az eszköz alvázából. A termikus betétnek az alkatrész pontos méretére történő vágásával a gyártók biztosíthatják a hatékony hőeloszlás hatékonyságát és megakadályozzák a túlmelegedést, ami a teljesítmény problémáihoz és az akkumulátor élettartamához vezethet.
Ipari felszerelés: Ipari elektronika, például szerverek, tápegységek és vezérlőrendszerek jelentős mennyiségű hőt generálnak. A termikus párnákat ezeknek az alkatrészeknek a hűtésére és megbízhatóságuk fenntartására használják. A termikus párnák méretre vágása lehetővé teszi az ipari berendezések egyedi illesztését, ahol a hely korlátozott lehet, és a hőforrások és a mosogatók egyedi formájúak lehetnek.
Autóipari elektronika: A modern járművekben számos elektronikus alkatrész létezik, beleértve a motorvezérlő egységeket (ECU), az infotainment rendszereket és az akkumulátorkezelő rendszereket. A termikus párnákat ezeknek az alkatrészeknek a hűtésére és a megfelelő működés biztosítására használják. A termikus párnák méretre vágása szükséges ahhoz, hogy megfeleljen az autóipari alkalmazások konkrét követelményeinek, ahol a hely gyakran prémium.
A vágásra alkalmas termikus párnák típusai
A piacon többféle termikus párnák állnak rendelkezésre, mindegyiknek megvan a saját jellemzője és a vágáshoz való alkalmasság.

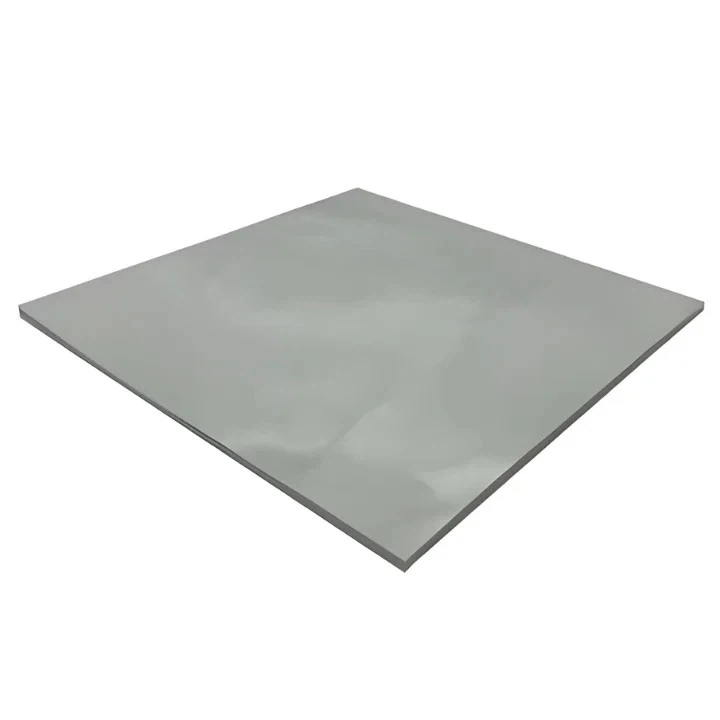

PCB hűtőborda pad: Ezeket a termikus párnákat kifejezetten nyomtatott áramköri táblákon (PCB) használják. Általában egy puha, szilikon alapú anyagból készülnek, amelyet könnyű vágni. A PCB hűtőborító párnák jó hővezetőképességet biztosítanak, és a PCB alkalmazások széles skálájához alkalmasak.

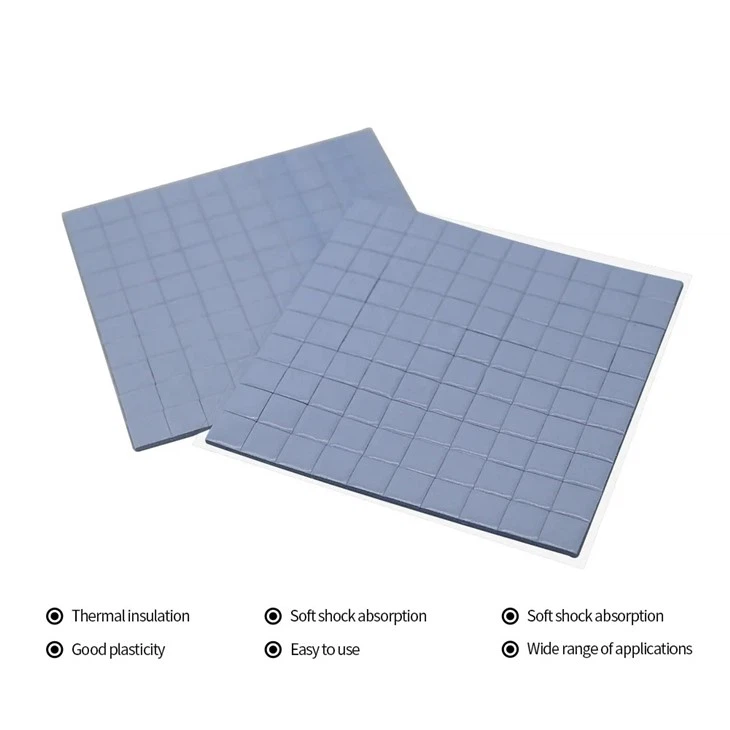

Henkel réspad: A Henkel GAP párnák ismertek nagy hőteljesítményükről és összenyomhatóságukról. Ezeket méretre lehet vágni, hogy kitöltsék a hőforrások és a hűtőborda közötti hiányosságokat, biztosítva a hatékony hőátadást. Ezeket a párnákat gyakran használják nagy teljesítményű elektronikus eszközökben, ahol a tényleges hűtés döntő jelentőségű.
Bergquist hőkezelés: A bergquist hőkezelések fejlett anyagokból készülnek, és kiváló hővezető képességet kínálnak. Könnyen vághatók, hogy illeszkedjenek a különféle formákhoz és mérethez, így különféle alkalmazásokhoz alkalmasak. A bergquist hőtárnákat általában használják az autó-, repülőgép- és telekommunikációs iparban.
Következtetés
Összegezve, a hőtárnák méretre csökkenthetők, és ez a gyakorlat számos előnyt kínál, beleértve az egyedi illesztést, a költségmegtakarítást és a sokoldalúságot. Fontos azonban figyelembe venni az olyan tényezőket, mint például a pontosság vágása, a termikus teljesítmény és a tisztaság az optimális eredmények biztosítása érdekében. Hőnövény-beszállítóként kiváló minőségű hőtárnákat tudok biztosítani, amelyek alkalmasak az alkalmazások kivágására és kielégítésére.
Ha érdekli a termikus párnák vásárlása, vagy bármilyen kérdése van a méretre vágásukkal kapcsolatban, arra bátorítom, hogy vegye fel a kapcsolatot velem egy részletes megbeszélés céljából. Segíthetek kiválasztani a projekthez megfelelő hőkapadot, és útmutatást adok a vágási folyamathoz. Dolgozzunk együtt az elektronikus eszközök hatékony hőátadásának és megbízható teljesítményének biztosítása érdekében.
Referenciák
- "Hőgazdálkodás az elektronikus rendszerekben", Andrew D. Kraus, et al.
- Gyártó adatlapjai különféle termikus párnákhoz.
- Ipari kutatási jelentések a termálkezelési technológiákról.
